1. Corriente eléctrica : es el movimiento de electrones por un cable conductor ( oro, plata,cobre...), por tanto el sentido será desde el negativo hacia el positivo, este es el sentido real de la corriente, en los circuitos, sin embargo, en los circuitos eléctricos utilizaremos el sentido convencional, es decir de positivo a negativo.
El circuito eléctrico debe tener al menos una fuente de alimentación y un receptor. Además debe ser un circuito cerrado.
2. Tipos de corriente : tenemos dos tipos de corriente,contínua y alterna
Corriente contínua CC, DC
siempre tiene el mismo valor, los electrones circulan siempre en el mismo sentido.
Podemos obtenerla a partir de pilas, dinamos o baterías.
Corriente Alterna CA, AC
su valor varía, los electrones varían de sentido de forma alternativa. En la actualidad en España se suministran 230V a 50Hz. Se produce en los alternadores.
3. Magnitudes eléctricas
Intensidad de corriente
Todos conocemos el concepto de intensidad, si os digo que en una carretera hay una elevada intensidad de tráfico, la imagen que nos viene a la mente es:
Es la oposición que un elemento presenta al paso de la corriente eléctrica, se representa con la letra R y se mide en Ohmios 𝛀
De qué dependerá la resistencia,
¿y la resistividad? ¿que unidades tiene? , si la despejamos en la expresión anterior, tenemos
Veamos algunos problemas para practicar
Podemos consultar el valor de la resistividad en tablas como esta.
1. El coeficiente de resistividad de un conductor es de 0,02 Ω· mm2 /m y su longitud de 40 metros. Calcular su sección, si su resistencia es 8 ohmios ?
2.Un conductor tiene una longitud de 7 metros y una sección de 3 mm2 . Calcular su resistencia, si su coeficiente de resistividad es de 0,017 Ω· mm2 /m
3.Determina la resistencia de 2500 cm de alambre de plata que posee un diámetro de 2,5 centímetros
Repasemos conceptos con los siguientes ejercicios:
Las resistencias pueden asociarse en serie o en paralelo
En ambos casos podemos sustituir la asociación por una resistencia equivalente que puede calcularse de forma sencilla.
Voltaje, tensión o d.d.p.
Se representa por la letra V y se mide en voltios, permite el movimiento de los electrones.
4. Ley de Ohm
Relaciona las tres magnitudes estudiadas anteriormente
El circuito eléctrico debe tener al menos una fuente de alimentación y un receptor. Además debe ser un circuito cerrado.
Corriente contínua CC, DC
siempre tiene el mismo valor, los electrones circulan siempre en el mismo sentido.
Podemos obtenerla a partir de pilas, dinamos o baterías.
Corriente Alterna CA, AC
su valor varía, los electrones varían de sentido de forma alternativa. En la actualidad en España se suministran 230V a 50Hz. Se produce en los alternadores.
3. Magnitudes eléctricas
Intensidad de corriente
Todos conocemos el concepto de intensidad, si os digo que en una carretera hay una elevada intensidad de tráfico, la imagen que nos viene a la mente es:
una carretera por la que circulan muchos coches. Pero... si esos mismos coches pasasen en un año, ¿sería una carretera con mucho tráfico? no, ya no. Por tanto, sabemos que la intensidad dependerá de los elementos que circulan y el tiempo que transcurre.
Si hablamos de corriente eléctrica, se mueven los electrones, por tanto, la intensidad eléctrica se determinará por el número de cargas (electrones) que atraviesan el conductor eléctrico en la unidad de tiempo.
I: intensidad de corriente (se mide en amperios A)
Q: Carga eléctrica ( se mide en culombios C)
1 culombio= 6,24 · 1018electrones
t: tiempo ( se mide en segundos s)
La intensidad de corriente se mide con el amperímetro, que debe conectarse en serie
Resistencia eléctrica
De qué dependerá la resistencia,
- en primer lugar del material, no presenta igual resistencia un trozo de madera que un hilo de cobre, representaremos el material mediante la resistividad eléctrica que representaremos mediante la letra ⍴ .
- también dependerá de la longitud del hilo, si tenemos un hilo más largo presentará mayor resistencia
- y por último de su sección, imaginemos que la corriente eléctrica es una corriente de agua, ¿por cual de estos tubos crees que pasaría con más facilidad, es decir, cual tendría menor resistencia?
como muy bien habrás intuido si el tubo tiene mayor sección (área) ofrece menos resistencia.
Ya sabemos de que factores depende la resistencia, vamos a expresarlo matemáticamente:
Donde cada una de las variables es:
¿y la resistividad? ¿que unidades tiene? , si la despejamos en la expresión anterior, tenemos
en el sistema internacional sus unidades son :
podemos simplificar:
y en el sistema internacional ⍴ se mide en Ω·m
Sin embargo, no siempre se utiliza el SI ya que el elemento por el que circula la corriente suele ser una cable conductor cuya sección no suele expresarse en m2 sino en mm2 , en ese caso la resistividad se expresará en Ω· mm2 /m
Veamos algunos problemas para practicar
Podemos consultar el valor de la resistividad en tablas como esta.
1. El coeficiente de resistividad de un conductor es de 0,02 Ω· mm2 /m y su longitud de 40 metros. Calcular su sección, si su resistencia es 8 ohmios ?
2.Un conductor tiene una longitud de 7 metros y una sección de 3 mm2 . Calcular su resistencia, si su coeficiente de resistividad es de 0,017 Ω· mm2 /m
3.Determina la resistencia de 2500 cm de alambre de plata que posee un diámetro de 2,5 centímetros
Repasemos conceptos con los siguientes ejercicios:

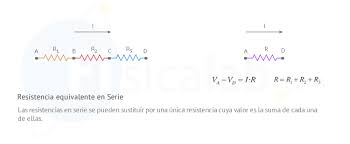

Las resistencias pueden asociarse en serie o en paralelo
En ambos casos podemos sustituir la asociación por una resistencia equivalente que puede calcularse de forma sencilla.
Voltaje, tensión o d.d.p.
Se representa por la letra V y se mide en voltios, permite el movimiento de los electrones.
4. Ley de Ohm
Relaciona las tres magnitudes estudiadas anteriormente
